YS3M系列多功能电力仪表

产品概述

       多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电 能计量、

分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用 于现场设备状态的

监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监 测数据和电能质量数据。 多

功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应 用领域非常广泛，

如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

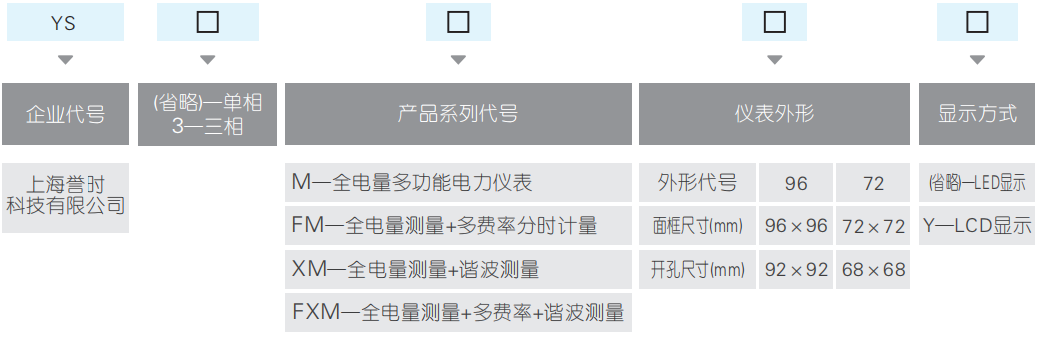

产品型号及含义

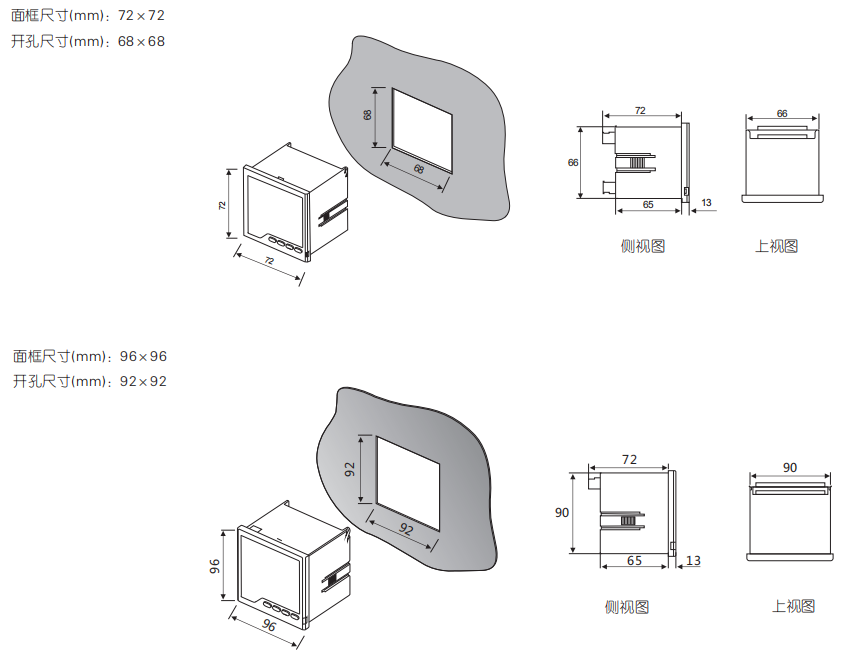

外形尺寸图

性能特点

1、高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

2、正反向有功/无功电能计量

3、分时电能计量、分时电能定时抄表

4、测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量

5、提供数码管或液晶显示，本地数据查询

6、菜单直观，按键操作简单

7、电流、电压变比可编程

8、提供多回路控制节点，可用于报警、跳闸等控制

9、支持RS-485通讯，Modbus-RTU协议

10、支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

11、 安装方便，接线简单，工程量小

12、宽范围交直流通用电源：AC/DC 72V~270V

13、可完成SCADA、PLC中多种通讯软件的组网

技术参数

测量精度                                                                                                                   信号输入

  电压                  0.5级                                                              接线方式           三相四线、三相三线

  电流                  0.5级                                                                                       额定电压           AC57.7V、AC100V、AC220V、AC372V

  频率                 ±0.02Hz                                                          额定电流           AC 1A、AC 5A

  有功功率           0.5级                                                                                         过负载              电压：1.2倍(持续)，2倍/1秒(瞬时)

  无功功率           0.5级                                                                                                                       电流：1.2倍(持续)，10倍/5秒(瞬时)

  功率因数           0.5级                                                                                       功耗                  电压：<1VA/相，电流：<0.4VA/相

  有功电能           0.5S级或0.2S级                                                                 阻抗                  电压：>300kΩ，电流：<20mΩ

  无功电能          1级或2级                                                                                频率                  45~65Hz

辅助电源                                                                                                                  安全

  工作范围           AC/DC：72V~270V                                                        绝缘电阻              >100MΩ

  功耗                        <4VA                                                                                         交流耐压              AC 4KV

功能模块                                                                                                                   环境

  通讯接口         支持1路RS-485通讯，Modbus-RTU协议                 工作温度             -10℃~+55℃

                             波特率：1200~9600bps，默认2400 bps         存储温度             -25℃~+70℃

  开关量输入       支持4路干结点输入                                                               相对湿度             ≤93%，无腐蚀性气体场所

  开关量输出       支持3路继电器输出，                                          海拔                    ≤2500m

                             容量：AC 250V/5A，DC 30V/5A

  变送输出                 支持1路模拟量输出：0/4~20mA或0~5/10V

  电能脉冲输出     支持2路电能脉冲输出,常数：7200imp/KWh(KvaYS)

电磁兼容性能                                                                                                          外形尺寸

  静电放电                     4级                                                                                    面框尺寸(mm)      96×96；72×72

  电快速瞬变脉冲群       4级                                                                                    开孔尺寸(mm)      92×92；68×68

  浪涌(冲击)                  4级
