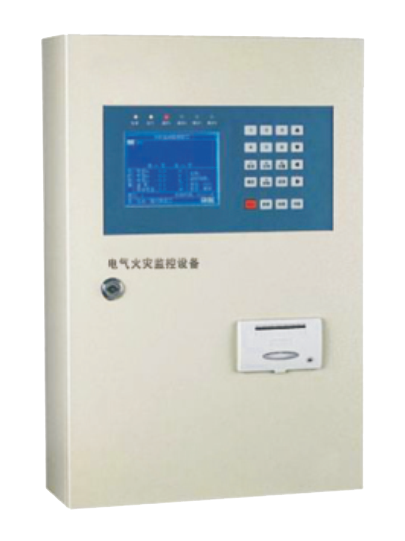

YS220电气火灾监控设备

产品特点

* 完全满足并高于国际GB14287.1-2014《电气火灾监控设备》的要求:

* 每条CAN 总线回路管理 110 个地址编码，单机最大通信容量为 4x 110=440 个地址编码CAN 总线系统最大容量为 880点:

* 每条二总线回路管理 128 个地址编码，单机最大通信容量为 2x 128=256 个地址编码，二总线系统最大容量为 4096点;

* 自动识别监控探测器类型，远程设置监控探测器地址编码:

* 可提供单台监控器直接管理和多台监控联网管理两种应用方案，灵活构建大容量电气火灾监控系统，适应现代建筑复杂多变

的要求;

* 结合誉时独有通信协议，保障系统在各种电磁环境下稳定可靠运行。

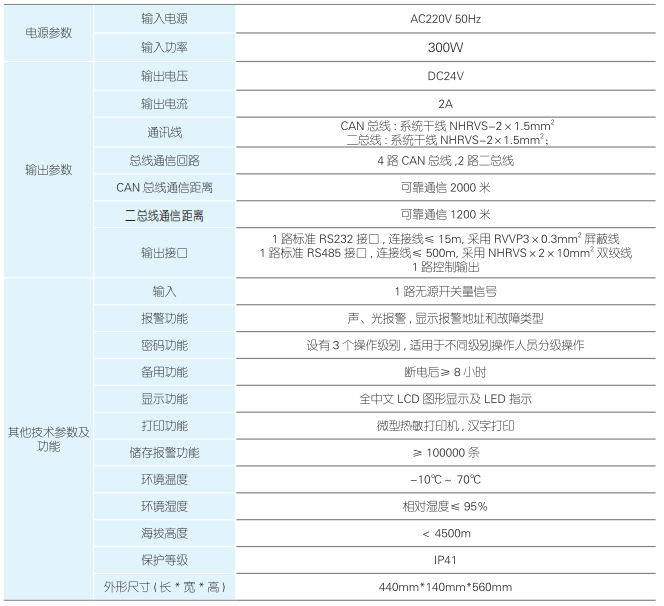

技术参数

监控设备选型

                                        YS200系列电气火灾监控探测器

产品概述

        剩余电流式电气火灾监控探测器 ( 以简称监控探测器 )是本公司严格按照国家标准GB14287.2-2005《剩余电流式电气火

灾监控 探测器》研发生产的，是一种智能型消防电子产品。本产品符合GB14287.2-2005《剩余电流式电气火灾监控探测器》

及GB/ T14048.1《低压开关设备与控制设备总则》与GB14048.2《低压开关设备和控制设备》和相关其它标准要求的全智能

化产品。 该产品相当于电气黑匣子的作用，具有用电安全监测保护报警功能，可单独使用或多台火灾监控探测器通过 RS485

通讯接口组 网由上位机 (PC 机 ) 集中控制，当某一区域发生事故时，由上位机 (PC 机 ) 或远程控制专线对选定区域进行远程

分断，为安全用 电防电气火灾的发生起保护和报警作用。

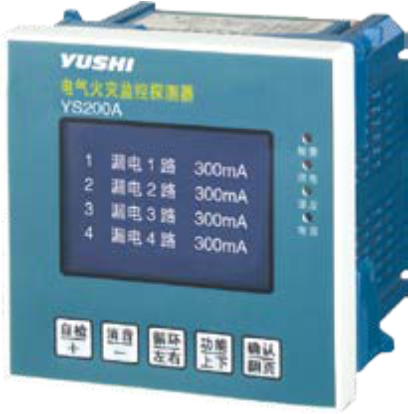

                                                          YS200A（液晶型）电气火灾监控探测器

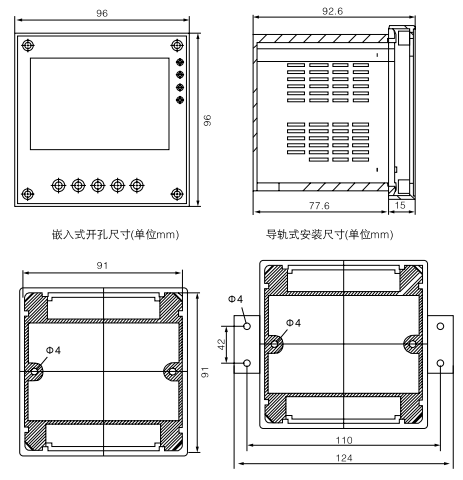

产品外形尺寸

分体式探测器外部接线端子使用说明

上方接口端子定义及属性

电源输入：电源各相接入端；Pe：接地端子；厂房预留多路式端口。

注：( √ ) 探测器输入：剩余电流探测接入端子。

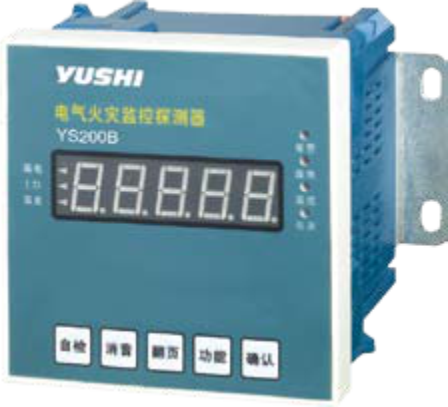

                                      YS200B（数码型）电气火灾监控探测器

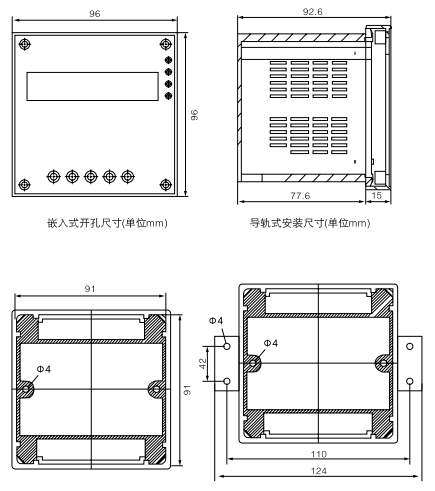

产品外形尺寸

上方接口端子定义及属性

(1-2) 单相电源输入

(3) Pe: 接地端子

(4) 厂方保留端子

(5-6) 无源声光，干节点，内部继电器次级输出。 开关触点输出容量：承载约定发热电流 3A、交流 400V 时额定工作电流 0.5A、

使用类别 AC-15、DC-13。

(7-8) 脱扣线圈输入：干节点，继电器次级输出，用于接通断路器脱扣器的电源，仅仅是个开关作用，使用时，要按 照一网打尽

脱扣器的电源要求接入相应的电源。

(9-10) 消防联动，直流输入，电压 24V DC。

(11-12) 辅助触头，湿节点，此端子上自带 12V DC 电源，为个部断路器的辅助触头接入控制器端子。目的是提供断 路器的工作

状态给控制器，以便控制器能够判断断路器的工作状态是接通还是断开。

(13-14) 剩余电流探测器是接入端子。

(15-16) 485 接入端子。

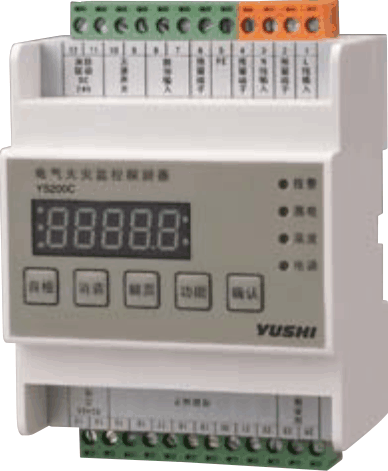

                                 YS200C（经济型）电气火灾监控探测器

产品功能描述

* 漏电动作保护 ( 漏电动作电流 100-1000mA 连续可调，用户可根据需要设定 ) 。

* 检测各种故障信号，发出声光报警，并发出命令切断电源，显示故障类型 。

* 具有电源指示功能 。

* 外部控制 ( 远程控制切断负载电源，消防强切 ) 。

* 可与火灾自动报警系统联动，实现远程切断负载电源 (DC24V) 。

* 报警触头：一常开、常闭点输出，触头容量 0.5A/AC220V。

产品性能参数

* 壳架电流：16-3000A 。

* 极数：二级 。

* 额定绝缘电压：2500VAC。

* 额定工作电压：220V 。

* 短路分断能力：( 略 ) 。

* 操作性能 ( 次数 )：100A ≥ 6000 次；225A ≥ 3000 次 。

*  最低允许控制压：≥ 160AC 。

*  N 相电流动作值：0.45~0.75In( 出厂整定：0.5In) 。

* 漏电动作类型：AC 型。

* 报警声声压 (A 计权 )：≥ 70db/m

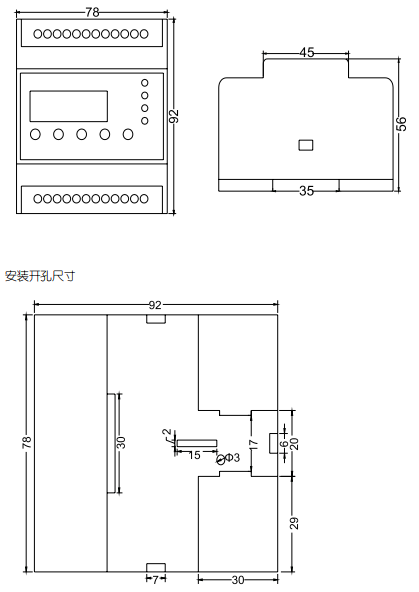

外形及安装尺寸
