YS210智能余压监控系统

系统简介

      针对各类机械加压送风系统的特点 , 上海誉时科技有限公司研发的YS210智能余压监控系统 , 是集工业计算机技术、通讯、

抗电磁干扰、数字传感技术及消防二总线于一体的智能化系统。采用高灵敏度压力信号传感器 ,24 小时实时自动巡检并采集监

控区域压力变化等工作状态 ,对超压等故障发出报警信号并记录。当防烟楼梯问或前室余压值达到超压监控值时,YS210-T 余压

探测器发出报警信号 ,YS211 余压控制器打开加压风机风管上的旁通阀泄压 ; 余压回落到正常区间值后 , 余压探测器发出信号 ,

余压控制器关闭旁通阀, 通过控制旁通泄压阀的开启, 来保持余压值稳定在规范要求的区间值内，系统具有实时性、数值化、智

能化 , 自动化连续监控的特点。 YS210 智能余压监控系统由 YS212 余压探测器、YS211 余压控制器、YS213 风阀执行器、系

统监控专用软件等部分或全部设 备组成,完全满足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火

规范》和GB50098(人民防空工程设 计防火规范》等相关国家标准中的功能需求。

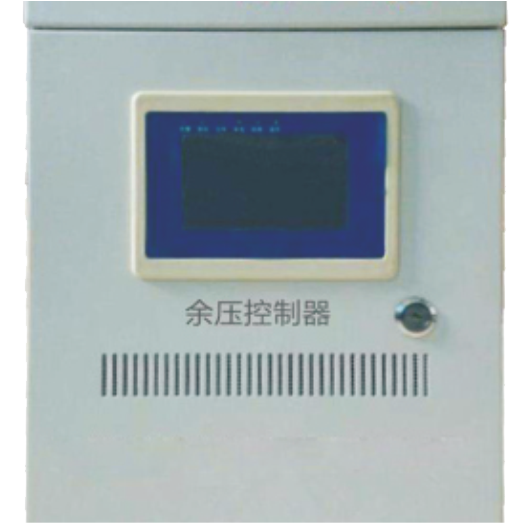

                                                                       YS210-K 系列余压控制器

产品特点

* 完全满足并高于国标GB51251《建筑防烟排烟系统技术标准》及GB50016《建筑设计防火规范》等相关国家标准中的功能

要求。

* 与 YS212 余压探测器之间采用消防二总线通信及供电 , 仅使用 NHRVS-2×1.5mm 通信线 , 500 米内并联 (T 接 ) 连接管理

128 台 YS212 余压探测器 , 节省施工和线缆成本。

* 采用集中供电方式 , 给 YS212 余压探测器提供 DC24V 安全电压供电 , 确保系统稳定和人身安全 。

* 实时监控所有被监测区域的压力工作状态和故障报警信息, 并将工作状态和超压报警信息上传给消防控制室YS210监控器。

* 精准持续控制旁通泄压阀的开、闭角度 , 控制余压值在规范要求的区间值内 。

* 与监控器配接 , 灵活构建大容量余压监控系统 , 适应建筑应用需求。

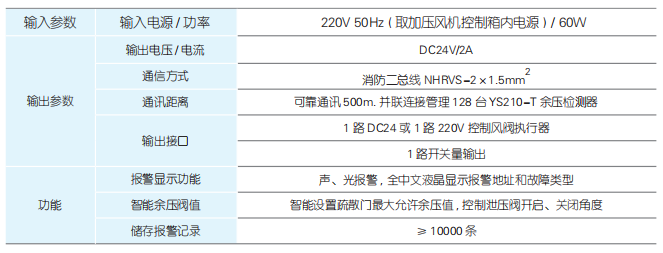

技术参数

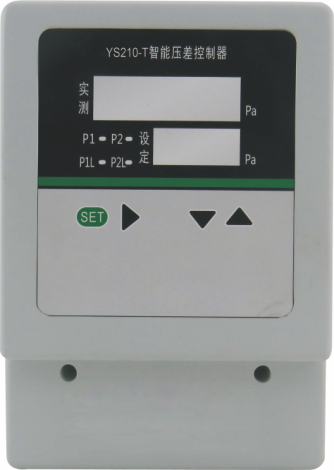

                                                                                 YS212余压探测器

产品特点

* 完全满足并高于国标GB51251《建筑防烟排烟系统技术标准》及GB50016《建筑设计防火规范》等相关国家标准中的功能要求。

* 实时监测区域内余压值、温度值 ; 实时汉字液晶显示余压值、温度值及工作状态。

* 具有唯一地址编码并自带总线隔离器 , 通过余压控制器远程设定 YS210-T 余压探测器的地址编码及故障报警参数 , 方便系统调

试及后期维护使用 。

* 结构简单灵活 , 安装方便利于施工 , 具有压差校验功能 。

* 与 YS212 余压控制器之间采用消防二总线通信及供电 , 仅使用 NHRS-2×1.5mm2 通信线 , 节省施工和线缆成本 。

* 采用 DC24V 工作电压 , 确保系统稳定和人身安全。

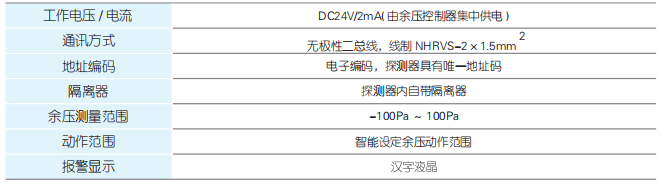

技术参数
