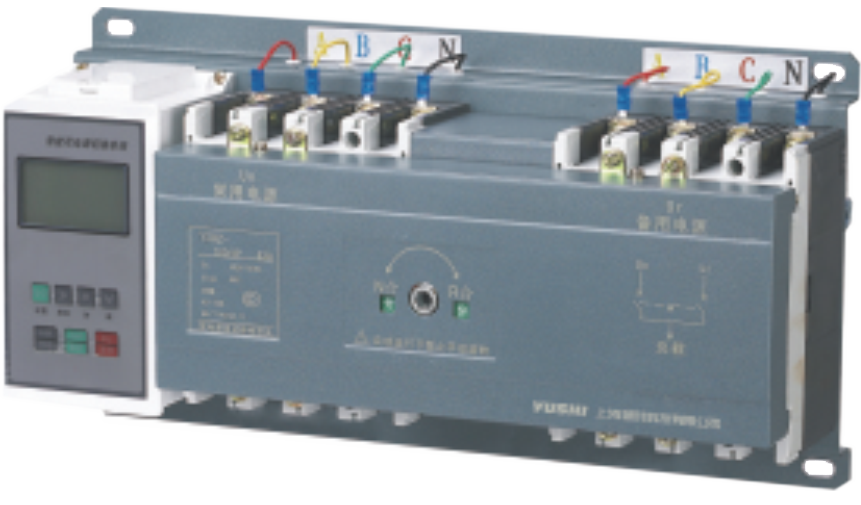

YSQ2系列双电源自动转换开关

产品概述

       当今科技日新月异，电力系统设备逐渐向集中监控化、智能化方向发展即弱电(电子)控制强电。本公司根据国外先进

技术和国内用户的实际需要开发了新一代智能化双电源自动切换系统。它以最新的微机控制系统为核心，采用电磁兼容性

设计抗干扰性强、长期工作稳定可靠，配以大屏幕背光 LCD显示，给用户形成一个良好的人机对话界面，操作警示简便及

高度智能化，是一种理想的机电一体化新型双电源自动切换系统。开创了双电源自动切换系统向着智能化，网络化方向发

展的新纪元，是国内同类产品最为理想的更新换代产品。

适用范围

      YSQ2系列智能双电源自动切换系统适用于交流 50Hz，额定电压400V，额定电流至1250A 的双路电源的供电系统中，

用以实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换，使双电源供电用户实现无人值守变电所。本产

品适用于特类、I类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺

织、石油、煤矿等不允许停电的重要场所。

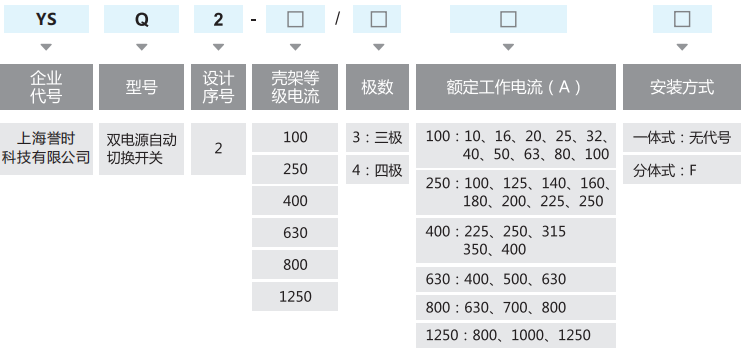

产品型号及含义

正常工作条件

周围空气温度为:-5°C~+40C，且24 小时内其平均值不超过 +35°C；

大气条件:空气清洁，相对湿度在最高温度 +40°时不超过 50%，在较低温度时允许有较高的相对湿度；

例如 +20C时为90%，但应考虑到由于湿度变化，有可能产生凝露现象;

安装地点海拔不超过2000米。户内使用;本产品应安装在无剧烈震动和冲击，不足以使电器元件受到不应

有腐蚀场所;

如果上述条件不能满足时，应由用户和制造厂协商解决;

当本产品用于海上石油和核电站时，应另行签订技术协议。

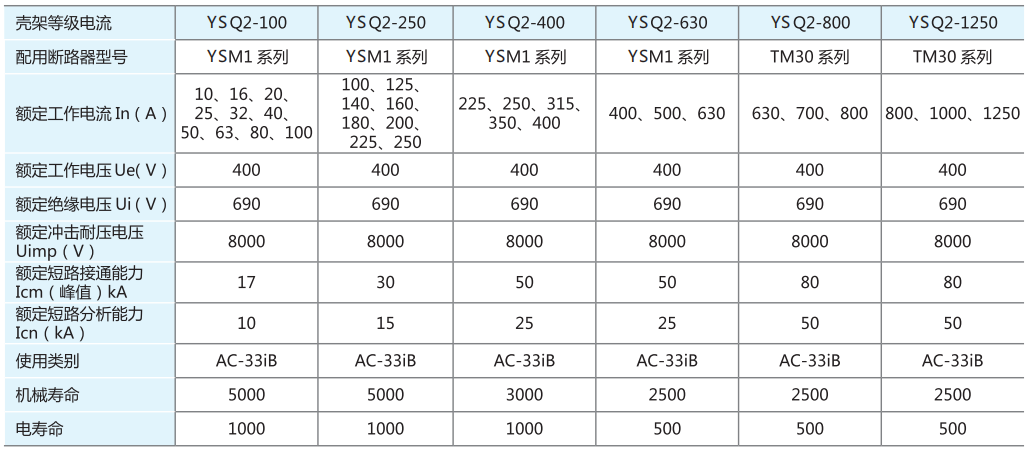

主要参数

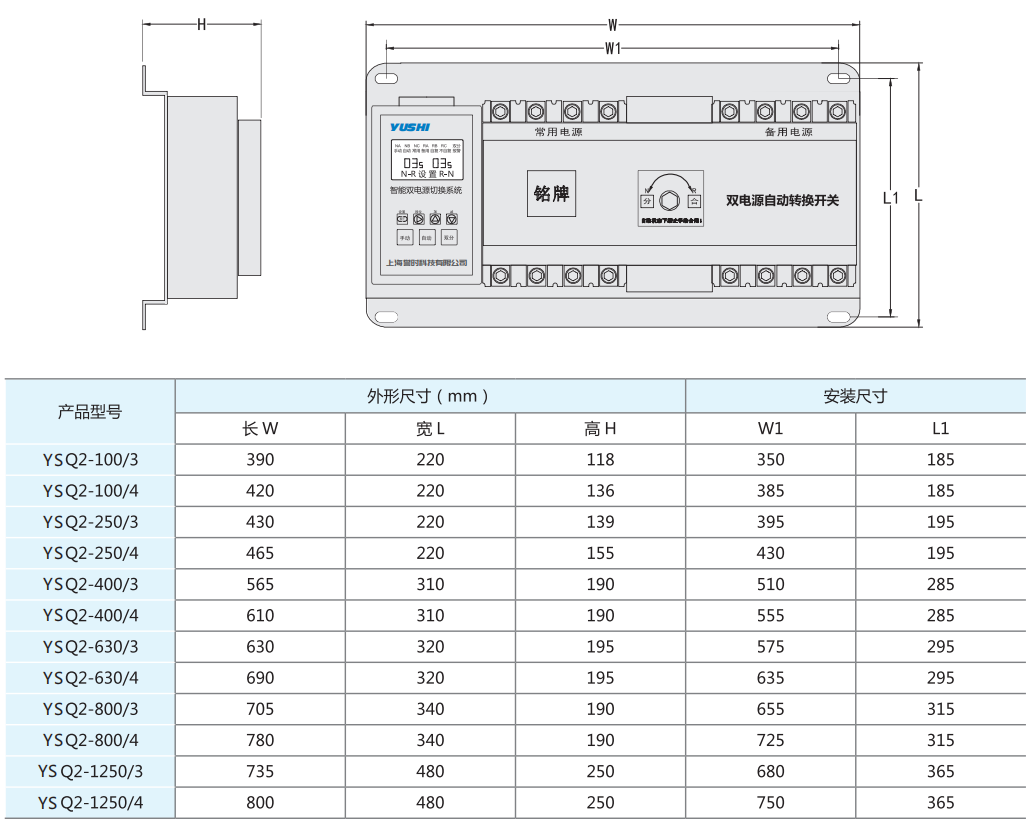

产品外形及安装尺寸

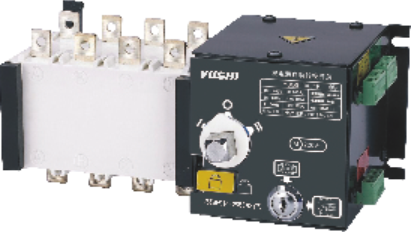

                                                                       YSQ5系列双电源自动转换开关

产品概述

       YSQ5系列双电源自动转换开关(ATSE)。是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关，它适用

于额定绝缘电压800V、额定频率 50H、额定电压 400V、约定发热电流至 2500A 的工矿企业配电设备中，用作供电系统的主用

电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等，广泛用于医院、商场、银行、高层建筑、煤矿、电信、铁

矿、高速公路、机场、工业流水线及军事设施等不允许电源断电的重要场合。

       开关由控制线路板发出各种逻辑命令管理电机，由电机转动经齿轮箱减速后带动弹簧蓄能、瞬时释放的操作机构，从而快速

地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离开关可实现全自动、强制“0”、远程控制、紧急手动等操作;

并具有缺相检测保护、电气机械互锁，带发电机(油机)等功能。开关造型优美，新颖简洁，体积小、功能全，是同类产品的最佳选

择，开关符合:GB/T14048.11。

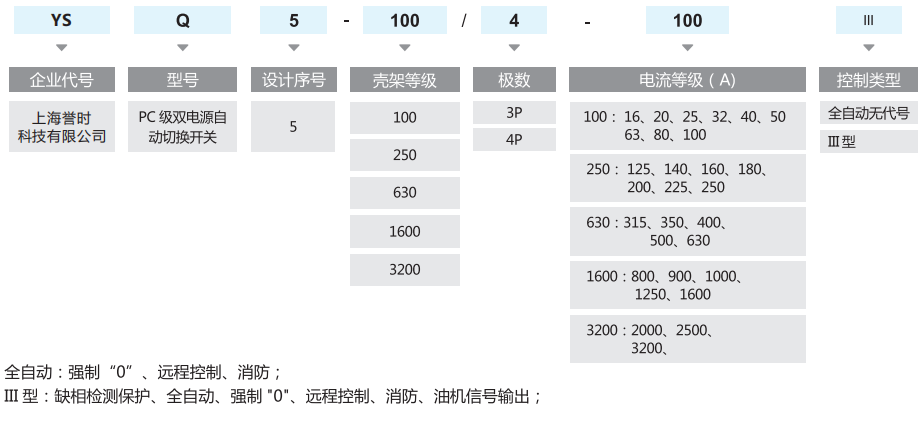

产品型号及含义

开关结构说明

* 电气钥匙锁:控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、远程、强置"0"操作;电气锁住时，开关可手动操作。

* 操作手柄:使用操作手柄手动操作时，必须先关闭电气锁。

* 机械挂锁:检修专用的挂锁机构，检修时将开关打到"0"档，再拉起挂锁机构上挂锁，可防止任何意外(拉起挂锁则切断开关内部控制

电源开关无法自动，并且无法实现手动)。

* 状态指示键：指示开关的三种状态(I、0、II)位置，"I"表示"I"路开关接通，"II"表示"II" 路开关接通，"0"表示"I"路开关和"II"路开关都

断开。接线端子外按信号详见说明书。

1.全自动:即自投自复，当常用电源断电(或断相)时，开关自动转换至备用电源;而当常用电源恢复正常后，开关自动返回转换至常用

电源.

2.强制“0":紧急情况或设备检修时，启动强置"0”自锁按钮，开关自动转换至"0"档切断双路电源。

3.远程控制(远控):即远距离操作控制，启动""档按钮，则常用电源投入工作;启动" 档按钮，则备用电源投入工作。

4.带发电机(油机):当市电电源断电(或断相时)，则发出油机自动启动信号，等发电正常后，开关便自动转换至发电电源，而当市电电

源恢复正常后，开关又自动返回转换至市电电源，同时发出油机关闭的信号，使油机自动关闭.

5.缺相检测保护:检测与保护常(备)用电源任意相的断电。

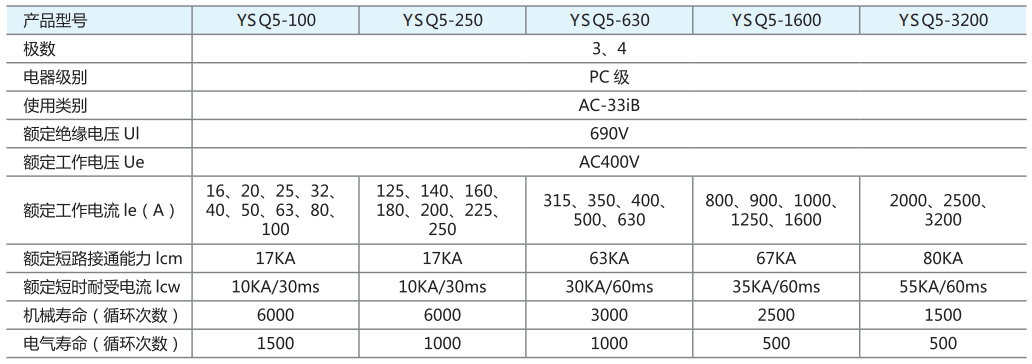

主要技术参数

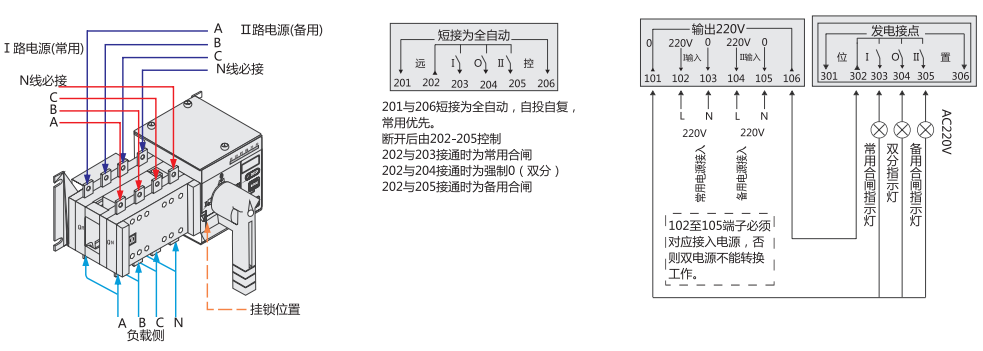

开关接线方法

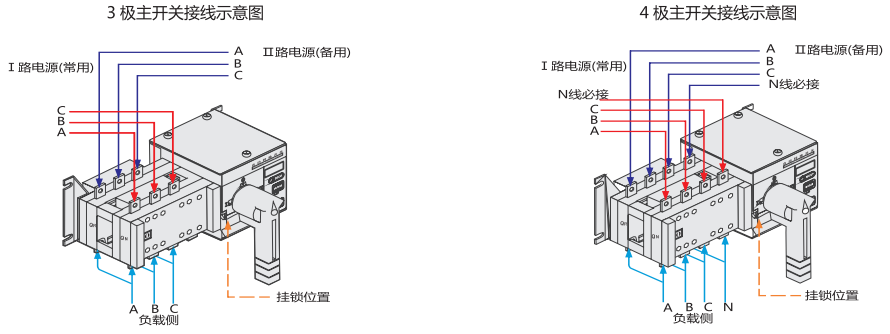

1、主电路接线

2、二次端子控制电路接线图

外形及安装尺寸

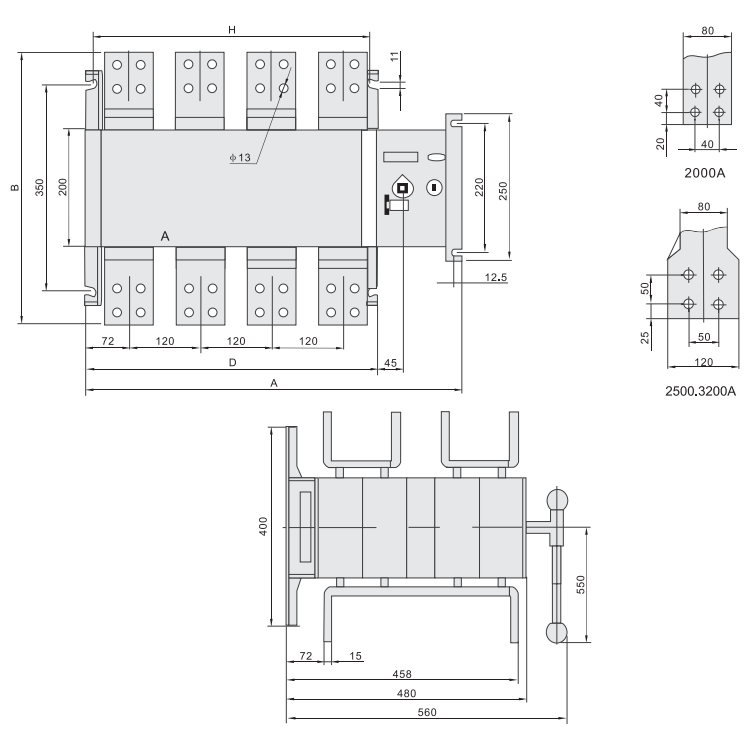

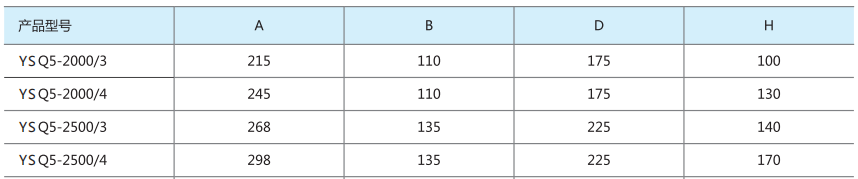

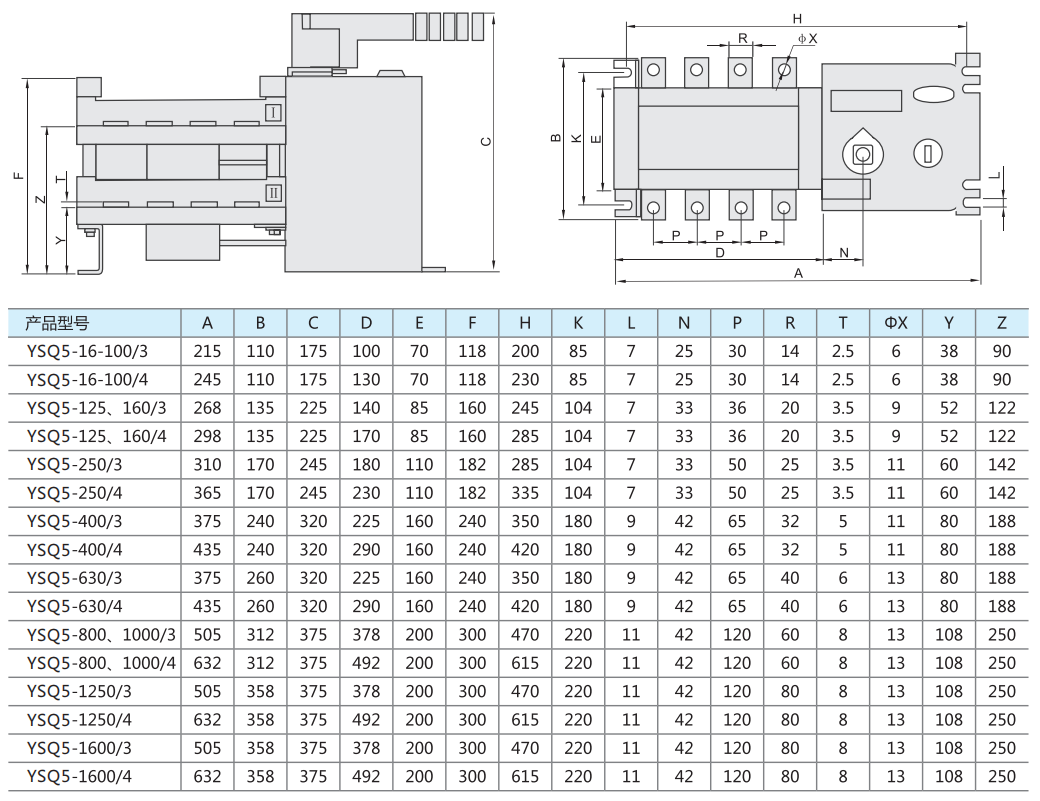

YSQ5-2000~2500A双电源开关的外形与安装尺寸

"}}
